Digitales Geländehöhenmodell - Höhenschichtlinien
Inhaltsverzeichnis
Das digitale Geländehöhenmodell (DGM) beschreibt die Erdoberfläche (natürlicher Boden, ohne Bewuchs) in Form von Punktmengen, die in einem regelmäßigen Gitter angeordnet und in Lage und Höhe georeferenziert sind. Zusätzliche Geländestrukturen wie Bruchlinien, Formenlinien und markante Einzelpunkte ergänzen den regelmäßigen Höhenraster und liefern detaillierte Informationen über die Topographie Österreichs.

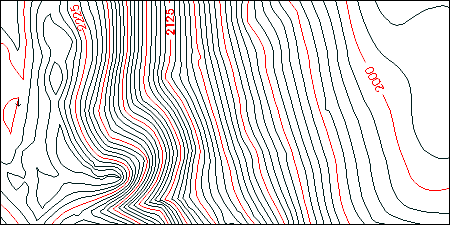

Aus dem digitalen Geländehöhenmodell werden Höhenschichtlinien (Linien gleicher Höhe) abgeleitet und als Vektordaten dargestellt. Die Linien werden durch Höhenbeschriftungen unterbrochen.
Maßstabsbereich
Eignung/Nutzung
- Planungsgrundlage
- Umweltschutz
- Nachrichtentechnik
- Geologie
- Hydrologie
- Landwirtschaft
- Kartographie
Datentyp
Vektordaten
Produktliste und Preise
| DGM - Höhenschichtlinien digital | Preis in € je km² |
|---|---|
| DGM - Höhenschichtlinien Äquidistanz 5 m | 2,00 |
| DGM - Höhenschichtlinien Äquidistanz 10 m | 1,00 |
| DGM - Höhenschichtlinien Äquidistanz 20 m | 0,50 |
| Mehrplatznutzung | |
|---|---|
| Anzahl der Arbeitsplätze bzw. Anzahl der Arbeitsplätze im Intranet |
Preisfaktor |
| 1 bis 5 | 1,00 |
| 6 bis 25 | 1,25 |
| 26 bis 100 | 1,50 |
| Ab 101 | 2,00 |
| Ab 101 | 4,00 |
Nutzungsbedingungen
Der Verkaufspreis beinhaltet die interne Nutzung auf bis zu 5 Arbeitsplätzen.
Ausführliche Informationen über die Nutzungsbedingungen des BEV finden Sie unter Preisinformationen.
Abgabeeinheiten
- im Blattschnitt (Triang, OLK, OBK_5000, DKM_1000, DKM_2000)
- blattschnittfreie Gebietsauswahl
Lieferung
- Manuelle Zustellung
Datenformat
- DXF
Online-Zugriff
Derzeit ist kein Online-Zugriff möglich.
Copyright
Die digitalen Produkte des BEV unterliegen dem Schutzrecht des Urheberrechtsgesetzes (UrhG) BGBl.Nr. 111/1936 in der geltenden Fassung. Überdies unterliegen die Datenbanken des DGM dem Datenbankschutz gemäß § 76 ff UrhG.
Kontakt und Bestellung
Kontakt
siehe Kontakt und Standorte
Bestellinformationen und Bestellformular
Bestellungen und Downloads können unter www.bev.gv.at erfolgen.
Oder senden Sie das entsprechende Bestellformular an unser Kundenservice:
DGM_Höhenschichtlinien - DLM_003_11 (PDF, 938 KB)
Download
Produktbeispiel(e)
DGM-Höhenschichtlinien 5 m (ZIP, 105 KB)
DGM-Höhenschichtlinien 10 m (ZIP, 54 KB)
DGM-Höhenschichtlinien 20m (ZIP, 26 KB)
Beschreibungen / Schnittstellen
BEV_S_DGM_V1.2.1 (PDF, 106 KB)
Broschüren
Fernerkundung - Broschüre (PDF, 3 MB)
Fernerkundung - Broschüre englisch (PDF, 3 MB)
Qualität
Datenquelle
Luftbilder
Datenerfassung und -verarbeitung
Die Erfassung der Daten erfolgt durch eine photogrammetrische Auswertung. Die Messungen werden in einem fixen Raster von 50 Metern aus Farbbildern mit einem mittleren Maßstab von 1:15 000 durchgeführt. Zusätzlich werden die Höhendaten durch markante Geländestrukturen verdichtet. Höhenschichtlinien (3D-Polylinien) verbinden benachbarte Punkte der Erdoberfläche mit gleicher Höhe und werden als Vektordaten dargestellt. Diese sind standardmäßig mit Höhenbeschriftungen versehen und werden dadurch unterbrochen. Der Abstand zwischen den Höhenschichtlinien ist in mehreren Abstufungen wählbar.
Allgemeine Lagegenauigkeit
Die Höhengenauigkeit richtet sich nach der Bodenbedeckung (Geländeform) und der Erfassungsmethode. Für unterschiedliche Bodenbedeckungen ist der mittlere Fehler der Datenerfassung der nachstehenden Tabelle zu entnehmen:
| Bodenbedeckung (Geländeform) | alte Profilmessungen | neue Rastermessung mit Strukturinformationen |
|---|---|---|
| Siedlungsgebiete, Agrarflächen, versiegelte Flächen, Gewässer, etc. |
±2 m - ±5 m | ±1 m |
| Ödland, Gletscher | ±5 m - ±10 m | ±5 m |
| Wald, Hochgebirge (Fels) | ±10 m - ±25 m | ±10 m |
Fortführung
Für die Aktualisierung des DGM sind keine fixen Intervalle vorgesehen, großräumige Veränderungen in der Natur werden nachgeführt.
Allgemeine Vollständigkeit
Derzeit liegt für ganz Österreich ein flächendeckendes Geländehöhenmodell mit einem auf 5 Meter interpolierten Raster und integrierten Strukturinformationen auf.
Lagebezug
Direktes räumliches Bezugssystem
MGI - Gauß-Krüger
Kartenprojektion
Gauß-Krüger M28: MGI / Austria GK West (EPSG: 31254)
Gauß-Krüger M31: MGI / Austria GK Central (EPSG: 31255)
Gauß-Krüger M34: MGI / Austria GK East (EPSG: 31256)
Ellipsoid
Bessel 1841
Geodätisches Datum
MGI
Höhenbezugssystem
Adria Triest (EPSG: 5778)
Weitere Bezugssysteme für die Abgabe
| Bezugssystem | Kartenprojektion | Ellipsoid | Geodätisches Datum | Höhen- bezugssystem |
|---|---|---|---|---|
| ETRS 89 | UTM | GRS80 | ETRS 89 | Adria Triest |
| MGI - Lambert | Lambert | Bessel 1841 | MGI | Adria Triest |
| ETRS 89 - Lambert | Lambert | GRS80 | ETRS 89 | Adria Triest |
EPSG-Codes Lagebezugssystem:
Abbildung UTM (ETRS89)
ETRS89 / UTM Zone 32N (EPSG: 25832)
ETRS89 / UTM Zone 33N (EPSG: 25833)
Abbildung Lambert (MGI)
MGI / Austria Lambert (EPSG: 31287)
Abbildung Lambert (ETRS89)
ETRS89 / Austria Lambert (EPSG: 3416)
